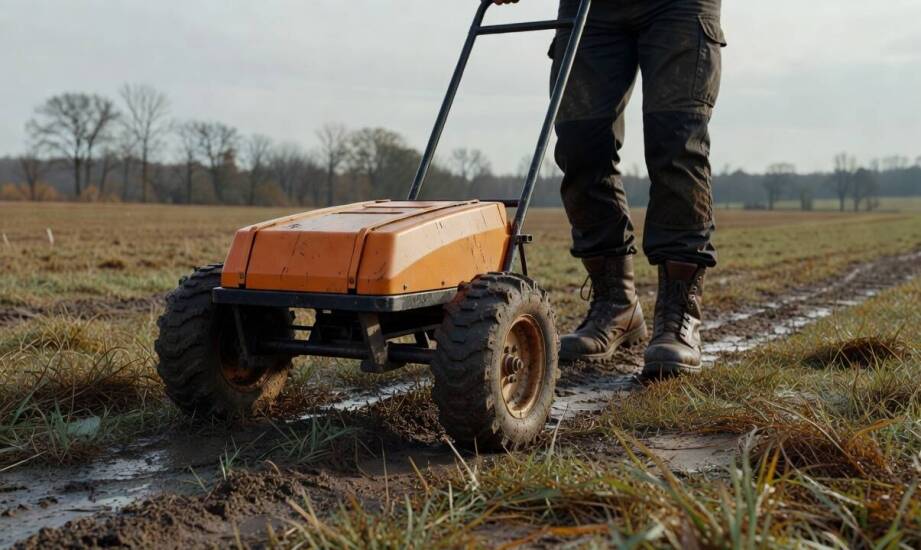

Co impulsowy georadar ujawnia o warstwach wodonośnych przed odwiertem

Geolog lub inwestor, który planuje odwiert poszukiwawczy, często musi precyzyjnie zawęzić obszar badań. Wykonywanie wierceń próbnych w ciemno generuje wysokie koszty i opóźnia realizację całego projektu. Tradycyjne metody opierają się na analizie map oraz wizjach lokalnych, co nie zawsze daje pełny obraz sytuacji. Bezinwazyjne techniki badawcze pozwalają zoptymalizować ten skomplikowany proces. Impulsowy georadar GPR umożliwia szybkie obrazowanie profilu podpowierzchniowego na bardzo rozległych terenach. Technologia ta skutecznie wskazuje potencjalne strefy wodonośne jeszcze przed rozpoczęciem ciężkich, inwazyjnych prac sprzętowych.

Jak georadar rejestruje zmiany wilgotności osadów

Impulsowy georadar nie wykrywa bezpośrednio samej cieczy, lecz rejestruje odbicia fal elektromagnetycznych w ośrodku. Sygnał radarowy odbija się od granic warstw o wyraźnym kontraście przenikalności dielektrycznej. Obecność wilgoci drastycznie podnosi stałą dielektryczną badanego materiału. Wartość ta wzrasta z około trzech do pięciu w suchych piaskach do nawet trzydziestu w strefach w pełni nasyconych. Generuje to bardzo silne reflektory, które operator obserwuje na bieżąco na radargramach. W osadach silnie przepuszczalnych, takich jak piaski i żwiry, sygnał bez problemu penetruje na głębokość kilkunastu metrów. Umożliwia to precyzyjne mapowanie rozległych soczewek wodonośnych oraz identyfikowanie poziomych zmian uwodnienia gruntu. Profesjonalne szukanie wody na płytkich głębokościach regularnie wykorzystuje fizyczne zjawisko kontrastu dielektrycznego.

W gruntach ilastych lub gliniastych fizyka fal elektromagnetycznych działa zupełnie inaczej. Wysokie przewodnictwo elektryczne takich zwartych utworów powoduje błyskawiczne i silne tłumienie fali. Ogranicza to skuteczny zasięg metody zaledwie do najpłytszych warstw, często poniżej dwóch metrów. Układy warstw osadowych bezpośrednio decydują o ostatecznej czytelności pozyskanego profilu. W sekwencjach z drobnymi przewarstwieniami piaskowymi w obrębie zwięzłych glin metoda doskonale wyróżnia strefy o podwyższonej przepuszczalności. Widoczne są one jako specyficzne obszary o silniejszych i bardziej ciągłych odbiciach. Piaszczyste soczewki otoczone materiałami drobnoziarnistymi pojawiają się w zapisie jako wyraźne anomalie o wysokiej amplitudzie. Jednorodne, grube pakiety glin dają zazwyczaj bardzo słabe lub mocno rozproszone sygnały.

Tomografia elektrooporowa i pułapki interpretacyjne

Płytkie profilowanie georadarowe często wymaga rzetelnej weryfikacji inną dostępną metodą geofizyczną. Tomografia elektrooporowa ERT stanowi naturalne uzupełnienie profilowania GPR. Rozwiązanie to sprawdza się doskonale, gdy specjalista musi bezwzględnie potwierdzić zasięg strefy wodonośnej na większych głębokościach. Badania elektrooporowe wykazują wysoką skuteczność w warunkach silnego przewodnictwa gruntu. Technika ta rejestruje oporność elektryczną, która gwałtownie spada w bezpośredniej obecności dużej ilości wilgoci. Pozwala to na swobodną penetrację przez grube pakiety gliniaste, gdzie krótka fala radarowa całkowicie traci swój zasięg. Połączenie obu tych zaawansowanych technik wyraźnie zwiększa pewność identyfikacji struktur przepuszczalnych.

Interpretacja pozyskanych danych radarowych zawsze wymaga dużej wiedzy geologicznej i doświadczenia. Nie każda widoczna w zapisie anomalia oznacza od razu występowanie korzystnych warunków hydrogeologicznych. Silny reflektor może wynikać po prostu ze skokowej zmiany litologii gruntu albo z obecności naturalnych pustek. Obraz podłoża regularnie zaburzają także rozbudowane systemy korzeni drzew lub gęste przeszkody antropogeniczne. W gruntach charakteryzujących się bardzo zmienną wilgotnością granica strefy nasyconej bywa niezwykle gradacyjna. Takie powolne, stopniowe przejście osłabia lub całkowicie eliminuje wyraźny reflektor na wynikowym radargramie. Trudne do odfiltrowania zakłócenia wprowadzają też zakopane metalowe obiekty, zbrojenia oraz stare fundamenty. W codziennej praktyce pomiarowej firma GEO-RADAR Anny Groffik rygorystycznie uwzględnia te wszystkie zjawiska fizyczne. Odpowiednie zaplanowanie badań wspiera racjonalne decyzje o lokalizacji studni w warunkach skomplikowanej budowy podłoża. Prawidłowe odczytanie zebranych radargramów precyzyjnie oddziela rzeczywistą strefę nasycenia od mylących artefaktów.

Zastosowanie bezinwazyjnych technik geofizycznych skutecznie porządkuje trudny proces decyzyjny dotyczący dalszych kroków badawczych. Błyskawiczne pokrycie dużego obszaru pomiarami pozwala szybko wykluczyć strefy o ewidentnie niekorzystnych warunkach dla wierceń. Precyzyjna lokalizacja anomalii drastycznie ogranicza ryzyko wyboru całkowicie nietrafionego miejsca pod ciężkie prace wiertnicze. Racjonalna optymalizacja rozkładu wierceń próbnych chroni budżet całego projektu przed niepotrzebnym obciążeniem finansowym. Systematycznie i poprawnie wdrożona metodyka badawcza zapewnia bezpieczne prowadzenie skomplikowanych projektów inżynieryjnych. Właściwa interpretacja podziemnych kontrastów dielektrycznych przekształca surowe dane fizyczne w niezwykle cenną informację. Eliminuje to niebezpieczne zgadywanie podczas przygotowywania kluczowej infrastruktury budowlanej.
